智能仪表监测终端
本产品用于在工业生产环境中，智能监控传统指针表的读值状态，实现传统模拟表的数字化和智能化改造，以远程综合监控方式替代传统的人工巡检方式；智能相机根据监测任务，定时采集指针表表盘图像，分析指针表指针与刻度盘的位置关系，得到其实际指示值；

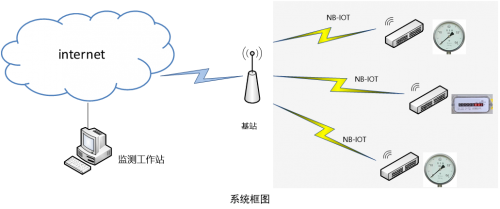

从图像中解析出数值后，向网络传输数值，由于数值数据量要远小于图像数据量，因此可以通过低功耗IOT网络传输到基站或网关。 通过基站或网关，数据最终通过因特网，汇总至监测服务器，实现在线监控；
考虑到实际应用中，安装部署的便捷程度，产品需要支持电池供电的情况下长时间工作，因此对功耗控制要求较高。技术上需要实现低功耗的图像采集，图像分析以及低功耗的无线通信。
系统功能
现有各种新旧模拟和数字仪表自动识别； 综合监测系统的前端数据采集； 在安全生产综合智能调度管理大数据平台上统一展示工业数据，实现多系统联动、预警等功能
图像采集
设备可采集指针表图像
支持图像放大
支持曝光时间调整
补光
设备在采集时进行照明补光
设备在采集时进行照明补光
设备在采集时进行照明补光
区域设置
配置时在图像上设置目标区域
图像分析时忽略目标区域外图像内容
图像分析时忽略目标区域外图像内容
图像分析
设备从所采集到的指针表图像
分析得到指针所指示的对应数值
分析得到指针所指示的对应数值
分析设置
.在表盘刻度标上设置关键标定点
在指针上设置转动中心点和指针针尖点
设置刻度最大值最小值及单位
定时监测
设备根据设置的时间间隔定
时唤醒进行图像采集和数据分析
设备在采集时进行照明补
无线通信
设备支持NB-IOT低功耗无线通信
图像分析时忽略目标区域外图像内容
图像分析时忽略目标区域外图像内容
结果输出
设备根据设置的时间间隔
向云端服务器上传所采集的数据
分析得到指针所指示的对应数值
结果存储
设备存储若干次读取的历史数据
（次数可配置）
（次数可配置）
配置接口
设备支持PC或pad通过wifi或USB
连接进行图像查看，设置配置参数
设备在采集时进行照明补光
设置接口
设备支持云端服务器远程设
置运行时参数，如监测时间间隔等
图像分析时忽略目标区域外图像内容
状态上报
设备具有自动上报当前状态的功能
云端可以判断设备运行是否正常或是
否缺电等
Notice: Undefined offset: 1 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 136
Notice: Undefined offset: 2 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 137
技术特点
体积小、超低功耗，电池供电，无需布线
体积小、超低功耗，电池供电，无需布线
体积小、超低功耗，电池供电，无需布线
采用视觉方案，不用停工停产，即插即用
采用视觉方案，不用停工停产，即插即用
采用视觉方案，不用停工停产，即插即用
不介入原有系统，与原系统实现物理隔离
不介入原有系统，与原系统实现物理隔离
不介入原有系统，与原系统实现物理隔离
系统采用先进的神经网络算法
自动化程度高
可适应多种复杂仪表环境
I am text block. Click edit button to change this text. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Notice: Undefined offset: 1 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 136
Notice: Undefined offset: 2 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 137
关键参数
Notice: Undefined offset: 1 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 136
Notice: Undefined offset: 2 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 137
终端设备
- 采集距离：100~300mm
- 设备重量：＜200g
- 识别精度：1/200量程
- 功 耗：30000次采集@5000mHA电池供电
Notice: Undefined offset: 1 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 136
Notice: Undefined offset: 2 in /usr/home/byu7007400001/htdocs/wp-content/plugins/js_composer/include/classes/shortcodes/vc-custom-heading.php on line 137
应用场景
- 低功耗物联网
- 化工行业有关气压表、液压表、有毒气体含量表、温度表等的数据采集
- 电力仪表中电压、电流表、功率表、电能表等
- 适用于野外恶劣环境、高空环境等位置的仪表监测
- 供热系统中温度、流量、压力等仪表的监测
- 污水处理厂的排污口仪表、液位仪表、流量仪表的监测
- 气象监测系统中的气象仪表监测
